резиме:У аутоматизованим производним постројењима, станицама за производњу електричне енергије и сложеним процесним постројењима, контролне линије пролазе поред тешких далековода, стварајући интензивна електромагнетна поља.Оклопљени контролни каблови против сметњислуже као поуздани нервни систем ових операција. Овај чланак разлаже вишеслојну архитектуру материјала, механику сузбијања електромагнетних сметњи (ЕМИ) и предности заштите које чине премиум контролне каблове критичним за савремену индустријску аутоматизацију.

Садржај

Увод

Структурна анатомија заштићених контролних каблова против сметњи

Зашто је плетена заштита витална против индустријске буке

Критични сценарији примене у аутоматизованом инжењерству

Директна фабричка усклађеност и прилагођено наручивање

Увод

Како индустријска постројења интегришу паметније аутоматизоване системе, густина електронске опреме експоненцијално расте. Ово окружење високе густине генерише огромне количине електромагнетних сметњи (ЕМИ) и радио фреквенцијских сметњи (РФИ). Без одговарајуће заштите, нисконапонски контролни сигнали који се шаљу на програмабилне логичке контролере (ПЛЦ), сензоре и актуаторе могу се лако оштетити, што доводи до лажних очитавања машине, грешака у систему или опасних искључивања у нужди.

Да бисте обезбедили критичне аутоматизоване сигнале,Таитонг Цаблепроизводи оклопљене контролне каблове против сметњи за тешке услове рада. Комбинујући веома флексибилне проводнике са густом металном заштитом, ове контролне линије обезбеђују беспрекорну испоруку сигнала кроз тешко поремећене индустријске зоне широм света.

Структурна анатомија заштићених контролних каблова против сметњи

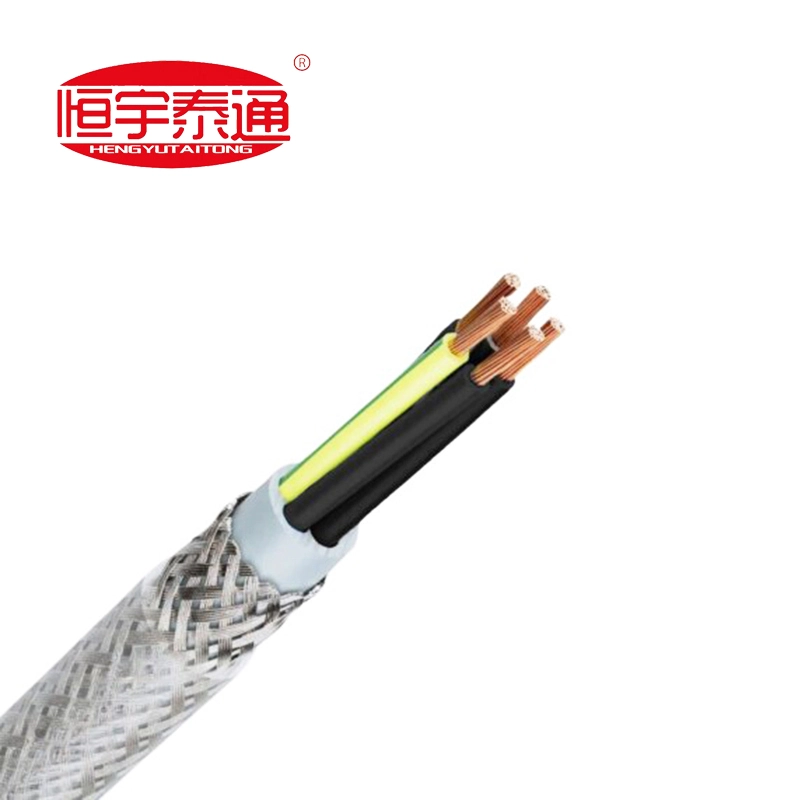

Унутрашња конфигурација стандардног контролног кабла је пројектована слој по слој да одвоји спољашњи шум од унутрашњих бакарних проводника:

Бакарни проводници високе чистоће: Састоји се од вишежилних, фино упредених обичних бакарних жица, пружајући максималну електричну проводљивост и супериорну флексибилност за чврсто усмеравање унутар контролних панела.

Изолација означена бојама: Премијум ПВЦ или КСЛПЕ изолациона мешавина са различитим кодовима у боји (укључујући стандардну зелено/жуту жицу за уземљење) за једноставну идентификацију терминала и безбедност током инсталације.

Унутрашња постељина / омотач: Глатки полимерни омотач или екструдирани слој који чврсто повезује уврнуте језгре заједно и формира заштитни јастук за штит изнад.

Плетени метални штит високе покривености: Густа, унакрсно ткана плетеница од покалајисане бакре или челичне жице која обавија унутрашња језгра, делујући као непробојна електромагнетна баријера.

Спољна јакна отпорна на пламен: Робусни ПВЦ омотач формулисан да одоли прскању уља, праћењу влаге, абразији и ширењу пламена у отвореним носачима каблова.

Зашто је плетена заштита витална против индустријске буке

Док неоклопљене контролне жице добро функционишу у основним електричним петљама, аутоматизована индустријска чворишта захтевају плетене штитове високе покривености из три кључна разлога за перформансе:

1. Свеобухватна апсорпција ЕМИ & РФИ: Метална плетеница делује као Фарадејев кавез. Пресреће зрачене електромагнетне таласе из околних великих мотора, трансформатора и високонапонских каблова за напајање, безбедно преусмеравајући лутајуће струје на земљу пре него што поремете сигнале унутрашњег језгра.

2. Супериорна флексибилна снага: За разлику од статичних штитова од алуминијумске фолије који могу лако да се поцепају или попуцају када се више пута савијају унутар динамичке машине, плетена метална плетеница одржава 100% структурални заштитни интегритет чак и под сталним механичким савијањем и увртањем.

3. Превенција унакрсних разговора: У вишежилним контролним водовима, струје високе фреквенције у једној жици могу крварити у суседна кола. Прецизно плетење изолује појединачне групе каблова, обезбеђујући чисте, независне токове података.

Критични сценарији примене у аутоматизованом инжењерству

Захваљујући њиховој поузданости против сметњи, заштићени контролни каблови су у великој мери специфицирани у тендерима за прецизну инфраструктуру:

Аутоматизоване линије за монтажу и роботику: Повезивање централних ПЛЦ контролних столова са аутоматизованим роботским рукама и монтажним транспортерима који захтевају непрекидне командне петље.

Контролне и релејне табле подстаница: Повезивање мерних инструмената, заштитних релеја и контрола склопних уређаја у окружењима високог напона.

Петрохемијске и прерађивачке рафинерије: Пренос осетљивих очитавања сензора температуре, притиска и мерача протока преко продужених кабловских линија за унутрашње и спољашње просторе.

ХВАЦ и управљање зградама: Безбедне контролне петље са малом буком за рутирање кроз комерцијалне вишеспратнице за управљање аутоматизованом вентилацијом, лифтовима и безбедносним архитектурама.

Директна фабричка усклађеност и прилагођено наручивање

Прецизни инструменти омогућавају нулту маргину за неравнотеже импедансе или заштитне празнине. Уговори о индустријским набавкама налажу прецизну усклађеност са строгим стандардима квалитета као што су ИЕЦ 60227 или регионалне индустријске норме.

АтТаитонг Цабле, одбацујемо круте, масовно произведене системе за чишћење залиха у корист 100% фабрички директно прилагођеног производног модела. Разумемо да свако подешавање аутоматизације захтева јединствени број језгара, специфичне аранжмане уземљења и специјализована својства изолације. Сваку серију контролних каблова производимо по наруџби директно према специфичним предрачунима (БОК) вашег пројекта — калибришући величину језгра, омјере покривености заштите и спојеве омотача како би одговарали вашем тачном електричном окружењу.

Контактирајте наш тим за инжењеринг инструментације данасда затражите верификоване техничке цртеже, прилагођене распореде језгра или да добијете експресну, директну фабричку процену цене за ваш предстојећи тендер за пројекат!
