Зашто 4-језгрени оклопни алуминијумски каблови напојне мреже

Резиме: У проширењу индустријских постројења, мрежама за прикупљање соларних електрана и дистрибутивним мрежама комерцијалних зграда, балансирање трајности директног сахрањивања са малим буџетима за набавку је кључни инжењерски приоритет. 4-жилни блиндирани алуминијумски каблови за напајање (ИЈЛВ22 / 0,6/1кВ серија) служе као високопоуздано решење за пренос за нисконапонске секундарне мреже. Овај технички чланак анализира вишеслојни дизајн, механику оклопа двоструке челичне траке и исплативост која чини 4-жилне алуминијумске каблове за напајање најбољим избором за међународне инфраструктурне тендере.

Садржај

Увод

Структурна архитектура 4-жилних оклопних алуминијумских каблова

Двоструки оклоп од челичне траке: Заштита услужних програма за директно сахрањивање

Дизајн са 4 језгра: Поједностављено трофазно напајање ниског напона

Предности цене алуминијумских проводника са ланцем

Примарни сценарији примене у регионалним електроенергетским мрежама

Директно фабричко прилагођавање и безбедност извора

Увод

Подземни нисконапонски дистрибутивни водови су подложни великим физичким напрезањима. Подземни ровови излажу неоклопљене каблове кретању тла, силама сабијања, оштрим ивицама стена и потенцијалном продору глодара. Поред тога, специфицирање бакарних проводника у дугим распонима дистрибуције значајно повећава трошкове сировина и транспорта.

Да би решио ове препреке за инсталацију, Таитонг Цабле производи врхунске 0,6/1кВ 4-жилне каблове за напајање од алуминијума оклопљене челичном траком. Спајањем високопроводљивих упредених алуминијумских проводника са робусним оклопом од двоструке челичне траке, наши каблови обезбеђују поуздану механичку снагу и континуирану испоруку енергије за глобалне комуналне извођаче.

Структурна архитектура 4-жилних оклопних алуминијумских каблова

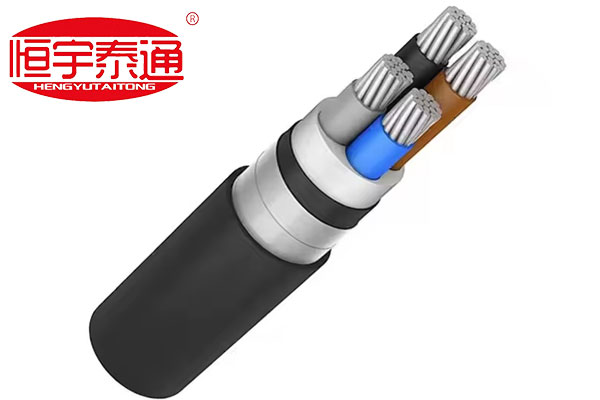

Детаљан поглед на пресек 4-жилног оклопног алуминијумског кабла за напајање илуструје његов слојевити инжењеринг изграђен за тешке подземне услове:

Збијени упредени алуминијумски проводници: Формирани од електричних алуминијумских жица високе чистоће које су чврсто упредене до нижег пречника кабла, истовремено обезбеђујући оптималну електричну проводљивост.

КСЛПЕ/ПВЦ изолација у боји:Фазна изолација означена бојама (нпр. смеђа, плава, црна, сива) омогућава прецизну идентификацију фазе и поједностављено повезивање терминала током инсталације.

Екструдирана унутрашња постељина:Глатки унутрашњи заштитни слој јастука омотан преко склопљеног снопа језгра како би се спречило оштећење оклопа од трења.

Двоструки оклоп од челичне траке (ДСТА):Преклапајуће спиралне челичне оклопне траке безбедно су омотане око унутрашњег слоја, апсорбујући тешке спољашње ударе и радијални притисак.

Спољни омотач отпоран на временске услове:Издржљив, УВ-стабилизован ПВЦ или ПЕ спољни омотач отпоран на влагу тла, киселу корозију и абразију површине.

Двоструки оклоп од челичне траке: Заштита услужних програма за директно сахрањивање

Зашто консултанти на пројекту и ЕПЦ извођачи наводе двоструки оклоп од челичне траке (ДСТА) за подземне инсталације каблова?

1. Компатибилност са директном сахраном:Оклопни каблови елиминишу потребу за скупим спољним ПВЦ или бетонским цевоводима, омогућавајући директну уградњу у отворене земљане ровове и снижавајући укупне трошкове цивилне изградње.

2. Екстремна отпорност на ломљење и ударце:Слијегање тла и тешка возила која пролазе изнад њих примењују континуирану вертикалну силу. Двоструки омотачи челичне траке штите унутрашње проводнике од деформације и физичког пробијања.

3. Одбрана од подземних штеточина:Глодари и штеточине које бујају често жваћу меке спољашње полимере. Слој челичне траке ствара непробојну физичку баријеру која продужава радни век линије преко 30 година.

Дизајн са 4 језгра: Поједностављено трофазно напајање ниског напона

4-језгарна конфигурација је посебно дизајнирана за трофазне четворожичне дистрибутивне мреже (3 Пх+Н):

Балансирана фаза дистрибуције:Поседује трофазна проводника заједно са неутралним проводником пуне величине у једном кабловском снопу.

Поједностављени изглед:Смањује рад на полагању каблова и потребе за простором за носаче каблова у поређењу са покретањем вишеструких једножилних каблова.

Предности цене алуминијумских проводника са ланцем

Цене сировина значајно утичу на одрживост инфраструктуре. Коришћење упредених алуминијумских проводника уместо бакра доноси јасне економске користи:

Значајне уштеде капитала:Алуминијум пружа одличан капацитет ношења снаге уз делић цене материјала бакра, омогућавајући извођачима да прошире буџете пројекта на веће удаљености дистрибуције.

Смањена тежина транспорта и руковања:Лагана особина алуминијума поједностављује повлачење носача каблова, смањује радну снагу на инсталацији и оптимизује утовар контејнера за отпрему у иностранство.

Примарни сценарији примене у регионалним електроенергетским мрежама

Захваљујући својој структурној издржљивости и високој исплативости, 4-језгрене оклопљене алуминијумске линије Таитонг Цабле-а су широко заступљене на глобалним тендерима:

Мреже за прикупљање соларних и ветроелектрана:Транспорт наизменичне струје ниског напона од трансформатора за повећање до главних дистрибутивних чворишта преко великих соларних поља.

Индустријски и комерцијални комплекси:Провођење подземних главних довода који повезују главне комуналне трансформаторе са фабричким разводним плочама.

Тендери за проширење приградске мреже:Замена ломљивих надземних водова са укопаним оклопним мрежама да би се спречили нестанци струје узроковани временским приликама у растућим стамбеним зонама.

Директно фабричко прилагођавање и безбедност извора

Тендери за комуналне услуге остављају нула простора за празнине у изолацији, варијацију проводника или оклопне празнине. Глобални уговори о набавкама захтевају стриктно поштовање признатих параметара, укључујући ИЕЦ 60502-1 и БС 5467.

АтТаитонг Цабле, подржавамо извршење вашег пројекта кроз 100% фабрички директно прилагођен производни модел. Не гурамо готове, старе артикле за складиштење. Уместо тога, ми производимо сваку серију 4-жилних оклопних алуминијумских каблова како би се директно ускладили са прецизним предрачуном (БОК) вашег пројекта — калибрациони пресеци проводника (16 мм2 до 500 мм2), дебљина изолације, параметри оклопа и материјали спољашњег омотача како би се испунили локални национални стандарди мреже.

Контактирајте наш одсек за инжењеринг каблова за напајање данас да бисте затражиливерификовани извештаји о типским испитивањима, цртежи са димензијама по наруџбини или експресна, фабричка директна цена за ваш предстојећи тендер за електричну енергију!
