Нисконапонски вишежилни СТА оклопљени бакарни каблови за напајање са ПВЦ изолацијом и плаштом

0,6/1кВ нисконапонски вишежилни СТА оклопљени бакарни каблови за напајање са ПВЦ изолацијом и плаштом (ЦУ/ПВЦ/СТА/ПВЦ) су у складу са ИЕЦ 60502‑1. Направљен од проводника од голог бакра класе 2 (проводник од чврстог бакра класе 1 је опционо за величине мање од 6 мм² на захтев), ПВЦ изолације, оклопа од двоструке челичне траке (СТА) и ПВЦ спољашњег омотача, кабл нуди јаку отпорност на компресију и спољашње механичке ударе. Погодан за фиксну инсталацију, овај СТА оклопни кабл за напајање  може да се полаже у директно закопавање, кабловске ровове и подземне канале за индустријске објекте, комуналну изградњу, дистрибуцију помоћне електричне енергије за железнички транзит и комерцијалне зграде. Називна стална радна температура је 70℃, са идентификацијом језгра према ИЕЦ60445/ХД-308-С2 правилима кодирања боја.

Таитонг Цабле, поуздан добављач каблова у Кини, који поседује 5 фабрика у Кини, испоручује велике наруџбине по фабричким ценама. Доступне су више конфигурације језгара. Подржавамо прилагођене захтеве и пружамо техничку помоћ за локалну сертификацију, пружајући услуге купцима пројеката, ЕПЦ извођачима, велетрговцима електричне енергије и дистрибутерима широм света.

ЦУ/ПВЦ/ПВЦ-постељина/СТА/ПВЦ-0,6/1кВ

ХД 603: НИБИ‑СТА, НИБИ-СВА

(Ако је потребна усаглашеност са ХД603С1А3, то јасно назначите у својим спецификацијама.)

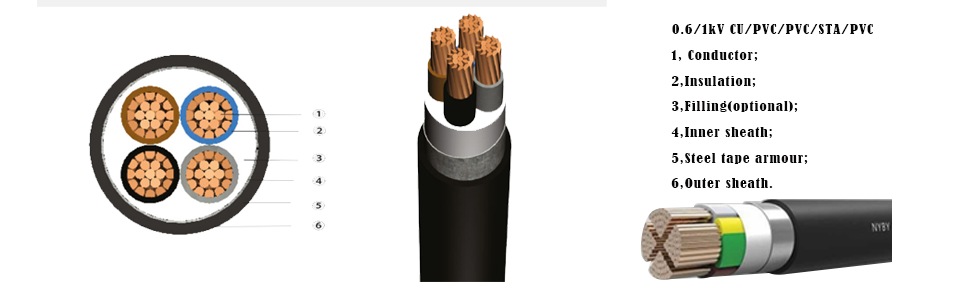

Конструкција (од унутрашњег ка спољашњем)

---

1, Проводник: Класа 2 ушивени обични жарени бакарни проводник према ИЕЦ60228 (пуни проводник класе 1 је такође доступан као опција.)

2, Изолација: ПВЦ-А изолација у складу са ИЕЦ-60502-1

3, Положена изолована језгра са нехигроскопним пунилима (опционо)

4, Постељина: Екструдирана ПВЦ постељина

5, Оклоп: Двоструки оклоп од поцинковане челичне траке (ДСТА/СТА)

6, Прекривач: Екструдирани ПВЦ спољни омотач, тип СТ2

Примене нисконапонских вишежилних СТА оклопљених бакарних енергетских каблова 0,6/1 кВ са ПВЦ изолацијом и плаштом

---

Овај 2-5-жилни нисконапонски бакарни ПВц изоловани СТА (двострука челична трака) оклопни кабл за напајање је дизајниран за фиксну инсталацију. Двослојни оклоп од поцинковане челичне траке пружа изванредну отпорност на ломљење, ударце и заштиту од глодара. Широко је прихваћен за директно закопано подземно полагање, кабловске ровове, подземне канале, тунеле и галерије комуналних цеви.

Овај ЛВ СТА оклопни ПВЦ кабл напаја струју за машине у индустријским постројењима, комуналну инфраструктуру, подземну електричну мрежу стамбених округа, помоћна кола за железнички саобраћај, дистрибуцију електричне енергије у подруму и пренос струје на отвореном. (Није погодно за уградњу под великим затезним оптерећењем).

Боја изолације језгра: Идентификација у складу са ХД 308 С2. Зелено/жуто за заштитни проводник према ИЕЦ 60445. (Погледајте слику испод)

---

Боје изолације и спољашњег омотача доступне су по мери

Основне предности нисконапонских бакарних ПВЦ изолованих ПВЦ постељина са двоструком челичном траком оклопљених каблова за напајање са ПВЦ облогом (600/1000В)

---

1, механичка заштита: оклоп од челичне траке (СТА) спречава оштећења од гњечења, удара или глодара.

2, фиксна стабилност: дизајн са више језгара од бакра ефикасно се носи са стабилним, континуираним нисконапонским оптерећењем.

3, отпорност на животну средину: спољни ПВЦ омотач отпоран је на влагу, временске услове и благо излагање хемикалијама када се користи на отвореном

Техничке спецификације 0,6/1кВ ЛВ вишежилних Цу ПВЦ СТА ПВЦ каблова за напајање

---

Конструкције доступне по мери за нисконапонске вишежилне каблове за напајање са СТА оклопљеним бакром и ПВЦ изолацијом

---

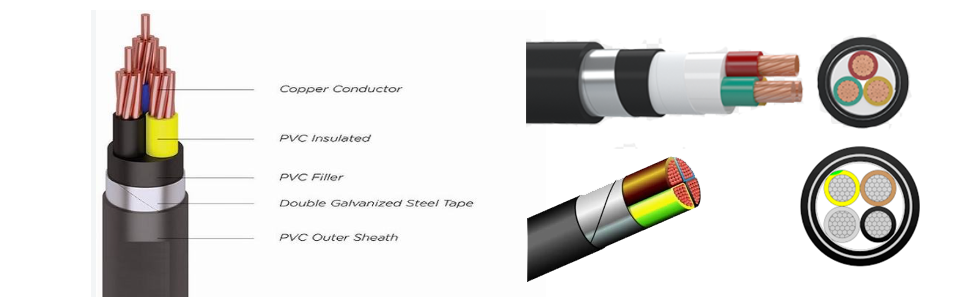

Конструкција основног слоја:

бакарни проводник + ПВЦ-А изолација + постељина + оклоп од СТА челичне траке + спољни омотач

Напомена: Магнетна поља унутар вишежилних каблова се супротстављају једно другом, тако да неће доћи до јаког загревања вртложним струјама, што чини СТА оклоп од челичне траке погодним за распореде са више језгара.

Опције спољашњег омотача (по избору)

1, СТ2-ПВЦ плашт (фабрички стандардна опција, за унутрашње локације, кабловске ровове и обичне зграде)

2, СТ7-ПЕ полиетиленски омотач: дизајниран за директно сахрањивање у дивљини, влажном тлу и условима на отвореном, са водоотпорним перформансама, отпорним на старење и ниским температурама

3, СТ8-ЛСЗХ плашт са ниским димом без халогена: примењује се у препуним пројектима јавних површина као што су тунели, метро и тржни центри

Ознаке комплетне структуре

Цу/ПВЦ/СТА/ПВЦ (СТ2)

Цу/ПВЦ/СТА/ПЕ

Цу/ПВЦ/СТА-ЛСЗХ

Избори замене оклопа

1, СТА оклоп од челичне траке (стандардан, добро подноси оптерећење при притиску за подземно закопавање)

2, СВА оклоп од фине челичне жице за сценарије који захтевају и отпорност на компресију и отпорност на затезање

3, Дебели оклоп од челичне жице за тешке услове рада за услове полагања великог оптерећења и високе напетости

4, АВА оклоп од алуминијумске жице за лагане захтеве и захтеве отпорне на корозију

Прилагођавање типа проводника

1, класа-1 чврсти бакарни проводник за фиксну инсталацију

2, компактни бакарни проводник класе 2 (општи фабрички стандард)

3, флексибилни бакарни проводник класе 5 за често савијено ожичење опреме

4, опциони алуминијумски проводник

Надоградња изолационог материјала

1, ПВЦ-А изолација (основна верзија, са дуготрајном радном температуром од 70℃)

2, КСЛПЕ умрежена полиетиленска изолација (називна радна температура од 90 ℃ и већи капацитет ношења струје)

Прилагодљива унутрашња постељина

1, Стандардна постељина усваја ПВЦ материјал;

2, ПЕ или ЛСЗХ постељина је доступна у складу са материјалом спољашњег омотача.

Опциони слој електромагнетне заштите

Опциони штит од бакарне траке постављен између изолације и постељине да блокира индустријске електромагнетне сметње од инвертера и контролних уређаја.

Пример: Цу/ПВЦ-Схиелд/СТА/ПЕ

Распореди комбинације са више језгара

2-језгра, 3-језгра, 4-језгра, 5-језгра, 3+1 језгра, 3+2 језгра, 4+1 језгра конфигурације

Специјално модификовани функционални спољашњи омотач

Плашт по мери за отпорност на ватру, отпорност на ватру, отпорност на УВ зрачење, отпорност на уље, отпорност на термите, отпорност на хладноћу и перформансе против корозије

Разлози за масовно наручивање каблова од Таитонг Цабле-а?

---

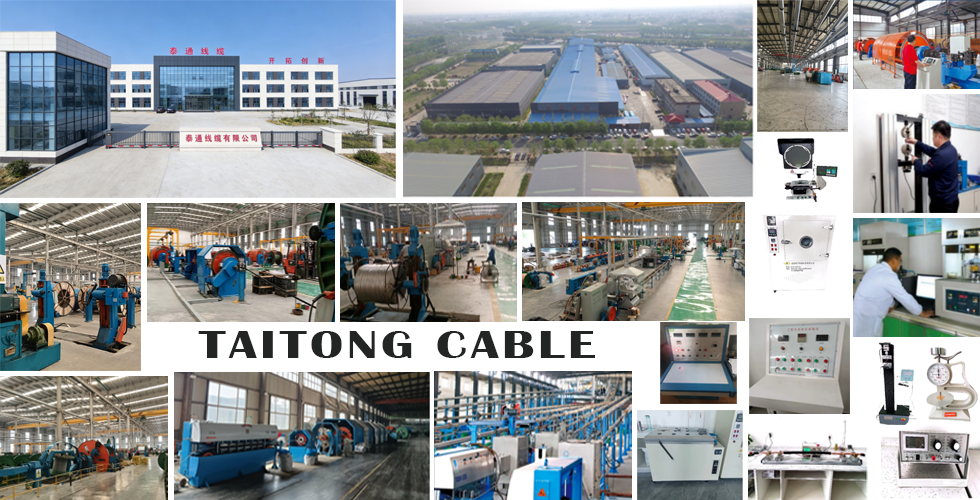

Као велики кинески произвођач жица и каблова, Таитонг Цабле је испоручио кабловске залихе за познате велике пројекте и изградио дугорочна поуздана кооперативна партнерства од 2002. Акумулирали смо богато искуство у међународној трговини оријентисаној на иностранство и услугама набавке на велико. Уз подршку пет независних производних погона и више од 30 филијала широм региона, ми испоручујемо кабловску робу врхунског квалитета и промишљене услуге на једном месту за глобалне купце.

Наша фабрика је добила комплетне ауторитативне квалификације, укључујући ИСО-9001 управљање квалитетом, ИСО-14001 управљање животном средином, ИСО-45001 сертификате о безбедности и здрављу на раду, ЦЕ усаглашеност и одобрења треће стране за испитивање типа. Сви наши каблови су стриктно усклађени са ИЕЦ међународним спецификацијама, ХД, ВДЕ и другим регионалним стандардима.

Подржани снажним производним капацитетом, гарантујемо брзу припрему залиха за светске енергетске пројекте, изградњу фабрика, развој стамбених зона, општинско-цивилну инфраструктуру и магацинске објекте великих размера. Наши каблови пуне серије са напоном испод 35 кВ задовољавају међународне стандарде. Нисконапонски вишежилни СТА оклопни бакарни каблови за напајање са ПВЦ изолацијом и плаштом, укључујући серију НИБИ, сврставају се међу наше водеће производе за масовну набавку. Са искусним продајним тимовима и солидном индустријском снагом, ми смо ваш поуздани дугорочни добављач за велике количине каблова.
