Зашто су 1кВ НН каблови за напајање неопходни за мреже

Резиме: У секундарним електродистрибутивним мрежама, комерцијалним комплексима и локализованим индустријским зонама, нисконапонски водови чине коначну, најкритичнију везу са крајњим корисницима.Нисконапонски каблови за дистрибуцију електричне енергије од 1кВ и испод служе као примарни канали за ове мреже. Овај чланак разлаже унутрашњу вишејезгарну механику, предности материјала и сигурносне архитектуре стандардних 0,6/1кВ оклопљених алуминијумских каблова, помажући менаџерима пројеката да максимизирају ефикасност своје електричне мреже.

Садржај

Увод

Конструкција 0,6/1кВ 5-жилних енергетских каблова

Стратешка исплативост алуминијума у ​​нисконапонској дистрибуцији

Неопходност система са 5 језгара у савременим енергетским тендерима

Директна фабричка усклађеност и пројектни извори

Увод

Прелазак са средњенапонских трафостаница на локализоване потрошачке мреже захтева невероватно стабилне секундарне каблове за дистрибуцију. Радећи на напону од 1 кВ и испод, ова кола морају континуирано да управљају флуктуирајућим профилима оптерећења, једнофазним дебалансима и спољашњим физичким сметњама у земљи. Да би одговорили на ове захтеве без надувавања буџета општинских зграда, електрични консултанти се у великој мери ослањају на оклопљене алуминијумске каблове.

Дизајниран прецизно за дугорочну стабилност,Таитонг Цабле производи високонапонске каблове за дистрибуцију електричне енергије од 0,6/1кВ. Користећи специјализоване технологије сабијања и вишејезгреног увртања, наше линије нуде идеалну мешавину механичке отпорности и електричне поузданости за глобални развој комуналних услуга.

Конструкција 0,6/1кВ 5-жилних енергетских каблова

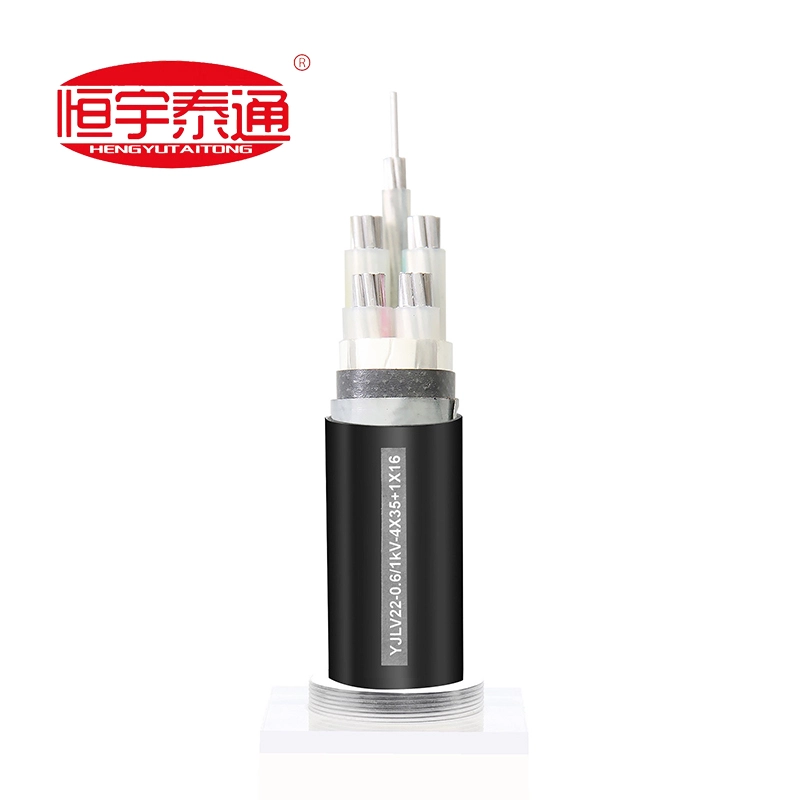

Гледајући стандардне конфигурације као што је ИЈЛВ22-0,6/1кВ, попречни пресек кабла открива напредни вишеслојни заштитни систем изграђен за директно закопавање или инсталацију канала:

Збијени алуминијумски проводници:Обликовани и упредени од алуминијума високе чистоће да би се максимизирали електрични попречни пресеци уз елиминисање ваздушних празнина унутар језгра.

Изолација од умреженог полиетилена (КСЛПЕ):Обезбеђује високу диелектричну изолацију и омогућава да проводници језгра безбедно раде на континуираним температурама до 90°Ц.

Унутрашња постељина и пунила:Нехигроскопни полипропиленски материјали који одржавају структуру са више језгара савршено заобљеном и структурно уравнотеженом.

Двоструки оклоп од челичне траке (ДСТА):Металне траке које се преклапају чврсто су омотане испод спољашњег омотача, обезбеђујући отпорност на тешке услове против подземних оптерећења и удараца лопате за ископавање.

Вањски омотач од ПВЦ-а за тешке увјете рада:Обезбеђује напредни слој за праћење животне средине који је отпоран на киселине из тла, инфилтрацију влаге и абразивно хабање.

Стратешка исплативост алуминијума у ​​нисконапонској дистрибуцији

За екстензивне регионалне секундарне мреже, коришћење бакарних језгара може довести до вртоглавог пораста буџета за набавку. Модерни нисконапонски системи бирају компактне алуминијумске проводнике из два одлучујућа разлога:

1. Драматичне уштеде у буџету:Набавка алуминијумских језгара сама по себи смањује материјалне трошкове до 40% у поређењу са веома нестабилним алтернативама бакра, омогућавајући извођачима да прошире отиске у мрежи унутар строгих финансијских ограничења.

2. Поједностављено руковање на лицу места:Лагана природа алуминијумских језгара чини ове вишежилне каблове лакшим за провлачење кроз кривудаве подземне водове или полагање у дубоке ровове, минимизирајући замор посаде и сате инсталације.

Неопходност система са 5 језгара у савременим енергетским тендерима

Међународни грађевински прописи и спецификације електричне мреже често налажу5-жилне кабловске архитектуре(нпр. 3 фазе + 1 неутрално језгро + 1 наменско језгро за уземљење) у односу на старије дизајне са 4 језгра:

Супериорно хармонијско руковање:Модерне комерцијалне зоне су пуне нелинеарних оптерећења која потискују високе хармонске струје назад кроз неутралну линију. Наше наменске конфигурације неутралног језгра спречавају топлотна преоптерећења.

Беспрекорно уземљење квара:Интегрисано, одвојено језгро за уземљење (ПЕ) обезбеђује тренутни пут са ниском импедансом до земље. Ово осигурава да се прекидачи тренутно искључују током квара, штитећи опрему и особље од опасног напона додира.

Директна фабричка усклађеност и пројектни извори

Пројекти проширења секундарне електричне мреже остављају нулту маргину за грешке у инсталацији или грешке у производњи. Инфраструктура ниског напона захтева тачно техничко усклађивање саИЕЦ 60502-1међународни стандардни протоколи.

АтТаитонг Цабле, спроводимо строги 100% фабрички директно прилагођен производни модел. Не чистимо старе, генеричке складишне залихе. Уместо тога, свака серија нисконапонских дистрибутивних каблова се екструдира по мери како би одговарала вашим тачним пројектним предрачунима (БОК), обезбеђујући одређене кораке попречног пресека (нпр. 4✖35 + 1✖16мм2), специјализоване боје за праћење омотача и прецизну усклађеност са локалним електричним прописима.

Обратите се нашем одељењу за нисконапонско инжењерство данасда обезбедите овлашћене каталоге за испитивање типа, нацрте дизајна попречних пресека или да добијете експресну матрицу фабричких цена која је спремна за уговор за ваш предстојећи тендер за пројекте!
